抓斗电缆船用抓斗电缆起重机抓斗电缆

抓斗电缆产品介绍：

抓斗电缆电源电缆、信号控制缆、集成于一体，优化垃圾吊电缆缆芯排列结构并配合更优化绞合节距无扭力成缆；特制改

性弹性体绝缘材料确保缆芯严格的电气性能；甲胄式内护套加持稳固垃圾吊电缆缆芯并增强其防滑移性能；抗

拉元件凯夫拉编织的加强型护层结构，增强垃圾吊抓斗电缆的抗拉和抗扭性能；优选进口机械性能优异且高耐磨弹性体聚氨

酯TPU/PUR护套材料，确保垃圾吊电缆满足垃圾焚烧作业移动抓斗的运行工况要求。

品名：垃圾吊电缆、抓斗电缆

垃圾吊电缆的使用环境恶劣，而且连续工作的时间长，所以对垃圾吊电缆提出了

高标准的要求。电缆卷筒需要与钢丝卷筒同步频繁收放缆，移动供电，因此电缆的

材质，工艺要求非常高。抓斗工作期间，下行、平移或收缆，电缆将受到近百公斤的拉力

和扭转，因此电缆的抗拉、弯曲、抗压和扭转、耐磨性能要求极高。

抓斗电缆产品特性及符合性

用于易磨损且在电缆盘收放线或导向移动安装需承受较强外来机械张力的情况下使用，不仅作为长距离缆索、

卷筒电缆和牵引电缆还可用于动力拖链系统中的拖曳电缆；

最大拉力：20N/mm2

最大移动速度：180m/min

移动安装弯曲半径：

     8x电缆外径（电缆外径≤18mm）

     10x电缆外径（电缆外径＞18mm）

使用温度范围：-30℃至+90℃（可定制更低或更高使用温度）

工作电压Uo/U：0.6/1KV

测试电压：3500V/5min

绝缘电阻：＞10 GΩxcm

阻燃性：参照IEC60332-1-2+EN60332-1-2

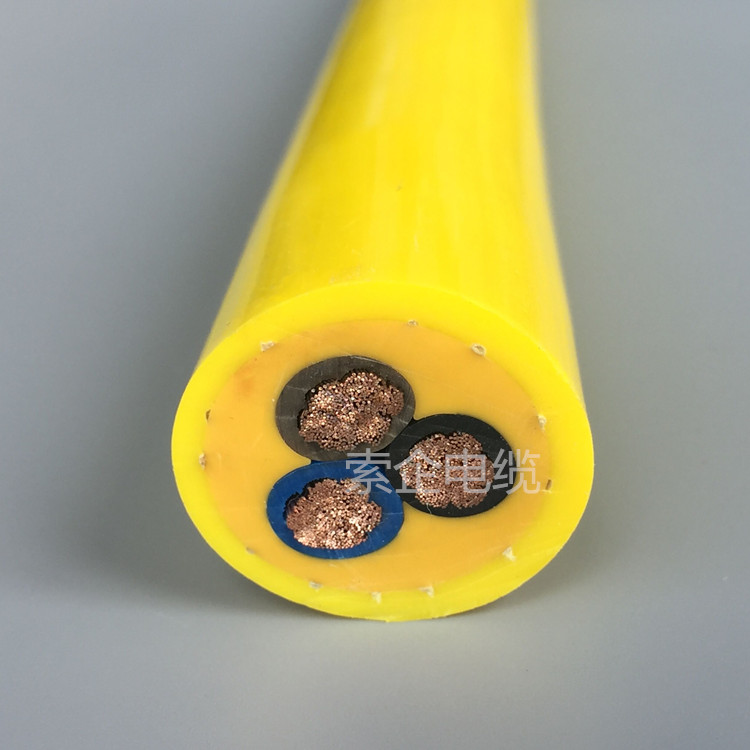

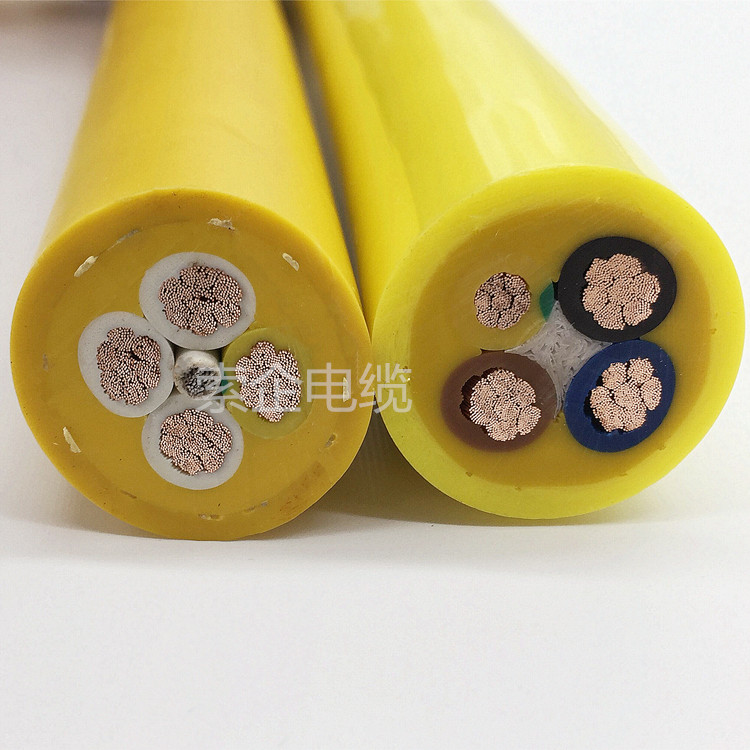

垃圾吊电缆|抓斗电缆结构简述

导体：多股精绞无氧细裸铜丝（镀锡丝请说明），符合VDE 0295 CLASS 5标准；

绝缘：特殊改性高强度弹性体绝缘，满足严格的电气性能；

颜色代码：

  5芯及以下: 按VDE 0293或VDE 0293-308彩色芯线色标

  7芯及以上: 黑色芯线白色数字编号(VDE 0293)

  G=有黄/绿双色接地线标识

  X=无黄/绿双色接地线标识

成缆：优化短节距无扭力绞合，中心/间隙填充抗拉元件；

内护套：特殊改性高强度材料/TPU材料内护套；

加强件：芳纶编织加强层；

外护套：高耐磨且机械性能更优异聚氨酯(TPU)外护套，黄色/黑色。

采用独特的电缆结构及优质的电缆

材料设计，使电缆具有更长的使用寿命，具备良好的耐候性，耐磨性，耐弯折性以及优异的机械性能，更多特种线

缆产品后续开发中，专业为工矿企业、工业设备与装置、工业自动化的应用整合出完整的解决方案索企抓斗电缆。
